01
Vorwort
Aufgrund ihrer hohen Energiedichte, des geringen Wärmeeintrags und der berührungslosen Beschaffenheit hat sich die Laserschweißtechnologie zu einem der Kernprozesse der modernen Präzisionsfertigung entwickelt. Allerdings beeinträchtigen Probleme wie Oxidation, Porosität und Elementabbrand-Abbrand-infolge des Kontakts zwischen dem Schweißbad und der Atmosphäre während des Schweißprozesses-die mechanischen Eigenschaften und die Lebensdauer der Schweißnähte erheblich. Als kritisches Medium zur Steuerung der Schweißumgebung muss die Auswahl des Schutzgastyps, der Durchflussrate und der Zufuhrmethode sorgfältig mit den spezifischen Materialeigenschaften (wie chemischer Reaktivität und Wärmeleitfähigkeit) und der Dicke des Werkstücks verknüpft werden.
Laser- und Elektronenstrahlbearbeitung
02
Arten von Schutzgasen
Die Hauptfunktion eines Schutzgases besteht darin, Sauerstoff zu isolieren, das Verhalten des Schweißbades zu regulieren und die Effizienz der Energiekopplung zu verbessern. Aufgrund ihrer chemischen Eigenschaften können Schutzgase grob in Inertgase (wie Argon und Helium) und Aktivgase (wie Stickstoff und Kohlendioxid) eingeteilt werden. Inertgase besitzen eine hohe chemische Stabilität und verhindern wirksam die Oxidation des Schweißbades; Allerdings können erhebliche Unterschiede in ihren thermophysikalischen Eigenschaften das Schweißergebnis erheblich beeinflussen. Argon (Ar) weist beispielsweise eine hohe Dichte (1,784 kg/m³) auf und bildet so eine stabile Schutzschicht über dem Schweißbad; Umgekehrt führt seine geringe Wärmeleitfähigkeit (0,0177 W/m·K) zu einer langsameren Abkühlung des Schweißbades und einer geringeren Eindringtiefe. Im Gegensatz dazu weist Helium (He) eine Wärmeleitfähigkeit auf, die etwa achtmal so hoch ist wie die von Argon (0,1513 W/m·K), wodurch die Abkühlung des Schweißbades beschleunigt und die Eindringtiefe erhöht wird. Aufgrund seiner geringen Dichte (0,1785 kg/m³) neigt es jedoch zu einer schnellen Ausbreitung, sodass höhere Durchflussraten erforderlich sind, um eine wirksame Abschirmung aufrechtzuerhalten. Aktive Gase-wie Stickstoff (N₂)-können in bestimmten Anwendungen die Schweißnahtfestigkeit durch Festigung fester-Lösungen verbessern; Bei übermäßigem Einsatz kann es jedoch zu Porosität oder zur Ausfällung spröder Phasen kommen. Beispielsweise kann beim Schweißen von Duplex-Edelstählen die Auflösung von Stickstoff im Schweißbad das Ferrit-{13}}Austenit-Phasengleichgewicht stören, was zu einer Verringerung der Korrosionsbeständigkeit führt.
Aus Sicht der Prozessmechanismen unterdrückt die hohe Ionisierungsenergie von Helium (24,6 eV) den Plasma-Abschirmeffekt und verbessert die Laserenergieabsorption, wodurch die Eindringtiefe erhöht wird. Umgekehrt erzeugt Argon aufgrund seiner geringen Ionisierungsenergie (15,8 eV) tendenziell eine Plasmafahne, was den Einsatz von Techniken wie Defokussierung oder Pulsmodulation erforderlich macht, um Interferenzen abzuschwächen. Darüber hinaus können chemische Reaktionen zwischen aktiven Schutzgasen und dem Schmelzbad-wie die Bildung von Nitriden durch die Reaktion von Stickstoff mit Chrom in Stahl-die Schweißnahtzusammensetzung verändern; Daher muss die Auswahl des Schutzgases unter Berücksichtigung der spezifischen Materialeigenschaften mit Bedacht getroffen werden.
**Beispiele für Materialanwendungen:**
• **Stahl:** Beim Schweißen dünner Bleche (<3 mm), argon ensures a high-quality surface finish; for instance, the oxide layer thickness on a weld in 1.5 mm low-carbon steel is merely 0.5 μm. For thick plates (>10 mm) ist jedoch eine geringe Zugabe von Helium (He) erforderlich, um die Eindringtiefe zu erhöhen.
• **Edelstahl:** Die Argonabschirmung verhindert die Erschöpfung des Chromgehalts (Cr); Bei einer Schweißnaht auf 3 mm dickem Edelstahl 304 erreicht der Cr-Gehalt 18,2 % (was dem Wert des Grundmetalls von 18,5 % sehr nahe kommt). Duplex-Edelstähle hingegen erfordern eine Ar-N₂-Mischung (mit N₂ kleiner oder gleich 5 %), um ein ausgeglichenes Phasenverhältnis aufrechtzuerhalten. Studien zeigen, dass sich beim Schweißen von 8 mm dickem 2205-Duplex-Edelstahl mit einer Ar-2 %N₂-Mischung das Phasenverhältnis von Ferrit- zu -Austenit bei 48:52 stabilisiert, was eine Zugfestigkeit von 780 MPa ergibt – besser als die, die mit einer reinen Argonabschirmung (720 MPa) erreicht wird.

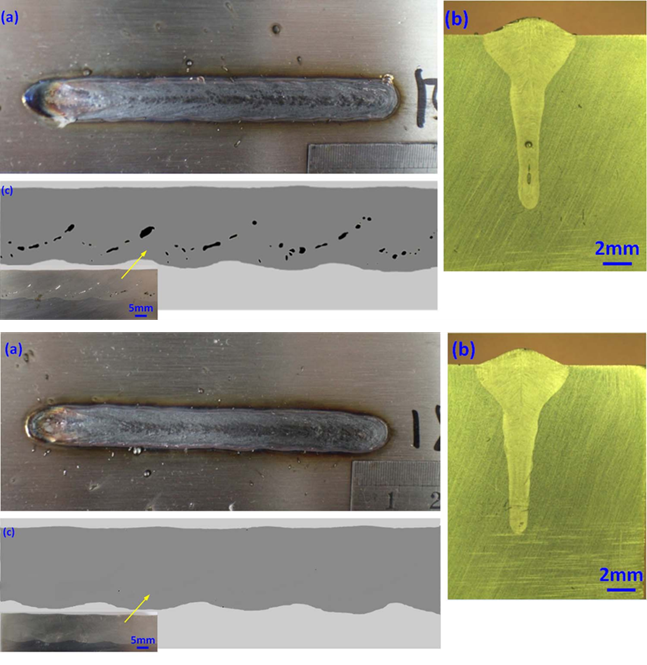

• **Aluminiumlegierungen:** *Dünne Platten (<3 mm):* The high reflectivity of aluminum alloys results in low energy absorption; helium, with its high ionization energy (24.6 eV), helps stabilize the plasma. Research shows that when welding 2 mm thick 6061 aluminum alloy under helium shielding, the penetration depth reaches 1.8 mm-a 25% increase compared to argon shielding-while porosity remains below 1%. *Thick Plates (>5 mm):* Das Schweißen dicker Aluminiumplatten erfordert einen hohen Energieaufwand; Eine Helium-Argon-Mischung (He:Ar=3:1) bietet ein Gleichgewicht zwischen der Erzielung einer ausreichenden Eindringtiefe und der Kostenkontrolle. Beim Schweißen von 8 mm dicken 5083-Platten führt die Abschirmung mit dieser Mischung beispielsweise zu einer Eindringtiefe von 6,2 mm -eine 35-prozentige Verbesserung gegenüber reinem Argon-bei gleichzeitiger Reduzierung der Schweißkosten um 20 %.
