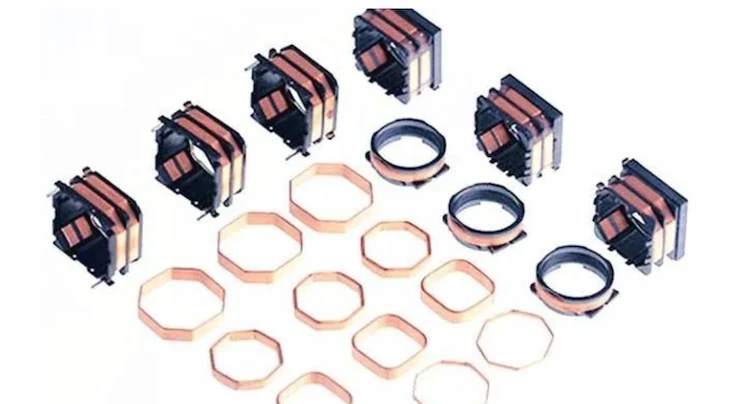

Schwingspulenmotor(VCM) gehört zu den linearen Gleichstrommotoren mit kompakter Größe, einfacher Struktur und anderen Eigenschaften und ist zu den gängigsten Produkten mobiler Endgerätekameras geworden. Sein Funktionsprinzip ist der elektromagnetische Schub, der von der erregten Spule unter der Wirkung des Permanentmagnetfelds erzeugt wird und die durch die Verformung der vorderen und hinteren Zungen erzeugte Reaktionskraft wirkt zusammen und bildet eine kombinierte Kraft, um die Linsengruppe hin und her zu bewegen, um die Rolle der Fokussierung zu spielen und den Zweck der Bildklarheit zu erreichen. Das Funktionsprinzip des Schwingspulenmotors wurde ursprünglich zur Erzeugung des Vibrationsgeräuschs des Lautsprechers verwendet und wird daher als Schwingspulenmotor bezeichnet.
Industrieanwendungen für Schwingspulenmotoren
Die vorgelagerte Industrie für Schwingspulenmotoren besteht hauptsächlich aus der Produktionsindustrie für Stimmzungen, Magnete, Spulen und andere Grundmaterialien und Zubehör, die nachgelagerte Industrie für Smartphones, Notebooks/Tablet-PCs, Sicherheits-/Konferenzkamerasysteme, Autoelektronik, Flugdrohnen und andere Produktionsindustrien für elektronische Geräte . Unter den Schwingspulenmotoren sind im nachgelagerten Industriemarkt insbesondere Smartphones, Tablet-PCs und andere Anwendungen von Bedeutung.
Laut Marktforschungsdaten entwickelt sich Chinas Smartphone-Industriekette mit hoher Geschwindigkeit, inländische Smartphones steigern ihren Marktanteil in der Welt und China hat sich zum weltweit größten Produktions- und Produktionsstandort für Mobiltelefone entwickelt, was einen riesigen Raum für die Entwicklung bietet der inländischen VCM-Unternehmen. Im Gesamtjahr 2021 belief sich die Auslieferung von Smartphones auf 343 Millionen, ein Wachstum von 15,9 Prozent gegenüber dem Vorjahr, was 97,7 Prozent der Mobiltelefonauslieferungen im gleichen Zeitraum ausmachte.
Derzeit weist die globale VCM-Branche ein Oligopolmuster auf, das hauptsächlich in Japan, Südkorea, China und anderen Regionen verbreitet ist. Unter ihnen besetzen die japanischen Unternehmen TDK, Alps (ALPS) und Sanmei (Mitsumi) mehr als 40 Prozent des weltweiten Marktanteils von Schwingspulenmotoren und beherrschen die fortschrittlichen Technologie- und Fertigungskapazitäten, Haosawa Electronics, SEMCO, Jahwa und andere Chinesen und südkoreanische Unternehmen folgten.
Und im Bereich der Herstellung von Mobiltelefon-Kameramodulen waren sowohl Kosteneinsparungen als auch die Erfüllung der aktuellen hohen Marktnachfrage nach Präzisionsschweißprozessen für Mobiltelefonkameras die wichtigsten Kameraelektronikhersteller, die sich entschieden haben.
Laserschweißverfahren für Kamera-VCM

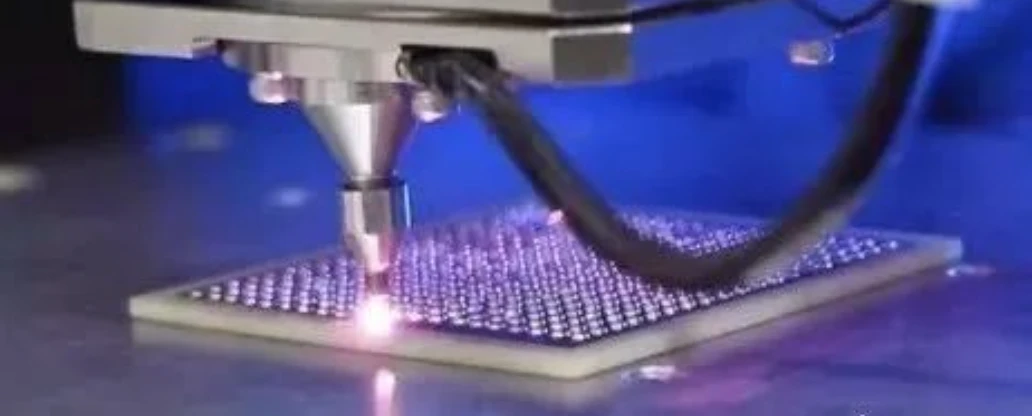

Beim Laserschweißen von Kameramodulen und Schwingspulenmotoren im Modul sind die Schweißmaterialien hauptsächlich Laserschweiß-Speziallotpaste (Punktlotpasten-Laserschweißen) und bleifreie Lotkugeln (Lasersprühschweißen), aus denen die Wahl der Lotpaste besteht ist besonders wichtig und es ist eine spezielle Laserlotpaste erforderlich.
Wenn Sie gewöhnliche Lötpaste verwenden, kann es zu Zinnbrüchen, Lötperlenspritzern und anderen Mängeln kommen, die die Leistung des Laserschweißens erheblich beeinträchtigen. Die aktuelle Handykamera, die an die reservierte Position geschweißt werden soll, ist sehr klein, klein genug, um nur einen Spalt von {{0}},59 mm oder sogar noch kleiner zu reservieren. Das Kameraschweißen hat sich mittlerweile vom Handschweißen zum Laserschweißen entwickelt. Durch die Verwendung eines speziellen Anti-Spritzer-Lötpastenmaterials kann beim Laserschweißen eine spezielle Lötpaste dafür sorgen, dass die Lötpaste im Laser-Schnellschweißprozess nicht spritzt (so schnell wie 0,3 Sekunden) und sofort agglomeriert werden kann, um den Vorgang abzuschließen Laserschweißverfahren.
Laserschweißmaschine beim Schweißen von MobiltelefonenDie Kamera erfordert keinen Werkzeugkontakt. Um eine Beschädigung der Geräteoberfläche durch Werkzeugkontakt mit der Geräteoberfläche zu vermeiden, ist die Verarbeitungsgenauigkeit höher. Es handelt sich um eine neuartige mikroelektronische Verpackungs- und Verbindungstechnologie, die perfekt auf die Verarbeitung von Anti-Shake-Kameras für Mobiltelefone angewendet werden kann. Daher hat die Laserschweißmaschine eine sehr breite Anwendungsperspektive bei der Herstellung von Handy-Kamera-Kerngeräten.

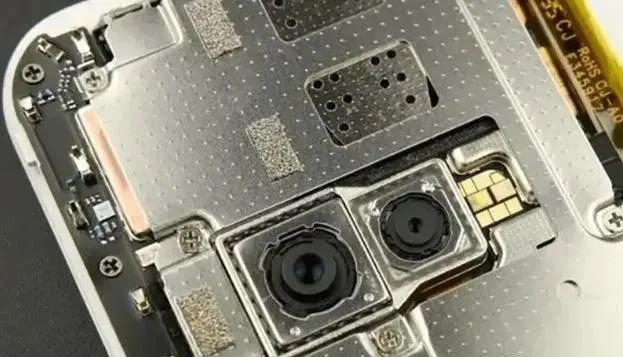

Beispielsweise ist das Handy-Kameramodul im Bracket-Laserschweißverfahren, eine Smartphone-Kamerahalterung nur so groß wie eine Fingernagelhülle, es gibt jedoch eine Vielzahl von Teilen und Komponentenzusammensetzungen, und das Material der Teile ist sehr dünn und leicht Dies stellt eine große Herausforderung für den Schweißprozess dar. Die herkömmlichen Nieten, Klebeverbindungen usw. konnten die Schweißanforderungen nicht erfüllen.
Das Laserschweißverfahren fokussiert präzise und schweißtschnell mit einem hochenergetischen Strahl, was zu perfekt flachen Schweißnähten, starken Schweißnähten, einer insgesamt verbesserten elektrischen Leitfähigkeit und keiner Beschädigung anderer umliegender Werkstücke führt.
