01 Einführung
Mit der kontinuierlichen Weiterentwicklung von Wissenschaft und Technologie und der weit verbreiteten Anwendung neuer Materialien entwickelt sich die moderne Fertigung schnell in Richtung Leichtbau, Miniaturisierung und Hochpräzision. In Bereichen wie Mikroelektronik, Optoelektronik und mikro-elektromechanischen Systemen (MEMS) kommt der Verbindung und Integration von Mikro-Nanostrukturen eine besondere Bedeutung zu. Herkömmliche Bearbeitungsmethoden wie Langpuls-Laserbearbeitung oder elektrische Entladungsbearbeitung weisen oft erhebliche Wärmeeinflusszonen (HAZ) auf, die leicht zu Materialverformungen, Mikrorissen oder Neugussschichten führen können, was es schwierig macht, die hochpräzisen Verbindungsanforderungen im Mikro- und Nanomaßstab zu erfüllen. Ultraschnelle Laser, üblicherweise Laser mit Pulsbreiten im Femtosekunden- (fs) oder Pikosekundenbereich (ps), bieten aufgrund ihrer extrem hohen Spitzenleistungsdichte und ultrakurzen Wechselwirkungszeit eine neue Lösung für die Präzisionsfertigung. Insbesondere das ultraschnelle Laser-Mikro-Nano-Schweißen (Nano-Schweißen) kann die thermischen Diffusionsbeschränkungen des herkömmlichen Schweißens überwinden und präzise Verbindungen im Mikro-Nano-Maßstab erreichen. Diese Technologie nutzt die nichtlinearen Effekte der ultraschnellen Laserinteraktion mit Materialien, um ein Schmelzen und Verbinden in extrem kleinen Bereichen zu erreichen und gleichzeitig Schäden an umgebenden Strukturen zu vermeiden. Basierend auf den neuesten Fortschritten in der ultraschnellen Laser-Mikrostrukturbearbeitung konzentriert sich dieser Artikel auf die Erläuterung der Grundprinzipien des ultraschnellen Laser-Mikro--Nanoschweißens, der wichtigsten Prozessparameter und seiner typischen Anwendungen in verschiedenen Materialsystemen.
02 Prinzip des ultraschnellen Laserschweißens
Der Kernmechanismus des ultraschnellen Laser-Mikro--Nanoschweißens liegt im thermodynamischen Prozess und dem lokalen Feldverstärkungseffekt. Das Grundprinzip besteht darin, dass durch die Wechselwirkung zwischen dem ultraschnellen Laser und dem Material die Kontaktschnittstelle der zu verschweißenden Mikrostrukturen lokal aufgeschmolzen wird, wodurch Lücken beseitigt werden und eine stabile Verbindung entsteht. Beim Schweißprozess für Subwellenlängenstrukturen wie Nanodrähte kann die Femtosekundenlaserbestrahlung eine lokalisierte Plasmaresonanz induzieren, die lokalisierte Hochtemperaturfelder an den Kreuzungspunkten oder Kontaktbereichen der Nanodrähte erzeugt und so das Verbinden, Schneiden oder Umformen der Nanodrähte ermöglicht. Ein wesentlicher Vorteil dieser Technologie ist ihre extrem hohe thermische Lokalisierung. Aufgrund der ultrakurzen Pulsbreite des ultraschnellen Lasers (typischerweise im Femtosekundenbereich) wird die Wärmediffusion deutlich unterdrückt, sodass die Gesamttemperatur innerhalb von 10⁻¹² Sekunden ein Gleichgewicht erreicht. Dieser ultraschnelle thermische Entspannungsmechanismus stellt sicher, dass hohe Temperaturen nur auf die lokalen Bereiche beschränkt werden, in denen Plasmaresonanz auftritt, während Bereiche der Nanodrahtstruktur außerhalb der Resonanzzone nicht durch die hohe Temperatur beschädigt werden, wodurch die strukturelle Gesamtintegrität des Geräts erhalten bleibt. Darüber hinaus hat die Wahl der Schweißprozessparameter entscheidenden Einfluss auf die Schweißnahtqualität. Studien haben gezeigt, dass die Verwendung einer hohen Pulswiederholungsrate in Kombination mit einer niedrigen Pulsenergie die Bildung spröder intermetallischer Verbindungen wirksam reduzieren, das Auftreten von Schweißfehlern verringern und einen übermäßigen Abtrag des Metallmaterials verhindern kann.
Abbildung 1. Schematische Darstellung der nichtlinearen Ionisation, Plasmaentwicklung und thermodynamischen Mechanismen der Wechselwirkung ultraschneller Laser mit Silizium.

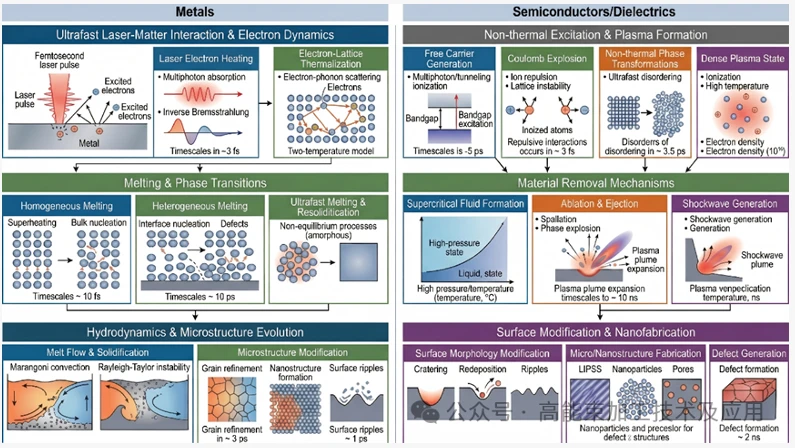

Abbildung 2. Vergleich der Energiedepositionsmechanismen und Phasenumwandlungsprozesse von Metallen und nicht-metallischen Materialien beim ultraschnellen Laser-Mikro--Nanoschweißen.
03 Ultraschnelle Laserschweißanwendungen
Derzeit wird die ultraschnelle Laser-Mikro-{0}}-Nano-Schweißtechnologie in großem Umfang zur Verbindung verschiedener leitfähiger Mikro-{1}}Nanostrukturen eingesetzt. Abhängig von den Materialeigenschaften kann es hauptsächlich in das Schweißen von Metallmikro-nanostrukturen, das Schweißen von Halbleiternanomaterialien und das Heteroübergangsschweißen unterschiedlicher Materialien eingeteilt werden. In diesen drei Anwendungsszenarien haben ultraschnelle Laser deutliche Vorteile gegenüber herkömmlichen Verfahren gezeigt.
Im Hinblick auf die präzise Verbindung metallischer Mikro--Nanostrukturen sind herkömmliche Mikro--Schweißtechnologien bei der Handhabung von Mikro-- oder Nanometer--Metalldrähten häufig mit schwerwiegenden thermischen Überlaufeffekten konfrontiert, da es schwierig ist, den Wärmeeintrag genau zu steuern. Diese übermäßige thermische Belastung schmilzt nicht nur leicht feine Metalldrähte, sondern neigt auch dazu, an den Verbindungen unterschiedlicher Metalle spröde intermetallische Verbindungen zu bilden, was zu einer geringen mechanischen Festigkeit und häufigen Schweißfehlern führt. Im Gegensatz dazu überwindet das ultraschnelle Laserschweißen diese Herausforderungen effektiv, indem es eine einzigartige Prozessstrategie anwendet, die hohe Pulswiederholungsraten mit niedriger Pulsenergie kombiniert. Diese Synergie aus hoher Wiederholfrequenz und niedriger Energie gewährleistet eine ausreichende Energieakkumulation zum Schweißen und reduziert gleichzeitig den übermäßigen Abtrag des Metallmaterials erheblich, wodurch die Bildung spröder intermetallischer Verbindungen wirksam unterdrückt und Schweißfehler minimiert werden.
In spezifischen Anwendungen nutzten Forscher diese Technologie als erste, um das Schweißen von Ag-Mikro--Drähten an Cu-Substrate zu erreichen und demonstrierten so ihr Potenzial für mikroelektronische Verbindungen. Darüber hinaus haben die Forscher bei nanoskaligen homogenen Ag-Ag-Metallnanodrähten die Nanodrähte erfolgreich mit ultrakurzen Impulsen von 35 fs bei einer Energiedichte von etwa 90 mJ/cm² verschweißt. Die resultierenden Verbindungen waren nicht nur strukturell intakt, sondern behielten auch eine ausgezeichnete elektrische Leitfähigkeit und mechanische Festigkeit bei.
Bei der zerstörungsfreien Verbindung von Halbleiter-Nanomaterialien können herkömmliche globale Erwärmungs- oder Kontaktschweißverfahren aufgrund der hohen Sprödigkeit und thermischen Empfindlichkeit von Halbleitermaterialien leicht die Kristallstruktur von Nanodrähten beschädigen oder thermische Schäden in nicht verschweißten Bereichen verursachen. Ultraschnelles Laserschweißen löst dieses Problem durch seinen einzigartigen lokalisierten Plasmaresonanzmechanismus. Wenn Nanodrähte mit einem Femtosekundenlaser bestrahlt werden, wird an den Schnittpunkten oder Verbindungsstellen eine lokalisierte Plasmaresonanz induziert, die lokal hohe Temperaturen erzeugt, um das Schweißen, Schneiden oder Umformen zu ermöglichen. Da die Einwirkungszeit des ultraschnellen Lasers extrem kurz ist, erreicht die Wärmediffusion ein Gleichgewicht im Pikosekundenbereich (10^-12 Sekunden), was bedeutet, dass die erzeugte hohe Temperatur streng auf den lokalen Resonanzbereich beschränkt ist und die Nanodrahtstrukturen außerhalb der Resonanzzone völlig unbeschädigt bleiben.
Basierend auf diesem Prinzip gelang es den Forschern erfolgreich, homogene ZnO-ZnO-Halbleiter-Nanodrähte zu schweißen. Bei einer Pulsbreite von 35 fs und einer Energiedichte von 77,6 mJ/cm² waren die Nanodrähte nach 30 Sekunden Bestrahlung fest und zerstörungsfrei verbunden. Dieser Durchbruch bietet eine effiziente und präzise berührungslose Verarbeitungsmethode für die Montage aller {{7}Oxid-Fotodetektoren und -Sensoren.
Die ultraschnelle Laser-Mikro-Nano-Schweißtechnologie mit ihrer extrem kurzen Impulsbreite und extrem hohen Spitzenleistung hat die Einschränkungen herkömmlicher Schweißmethoden bei der Kontrolle thermischer Effekte überwunden und ist zu einem unverzichtbaren Werkzeug im Bereich der Mikro-Nano-Fertigung geworden. Durch lokalisierte Plasmaresonanz und nichtlineare Absorptionsmechanismen kann diese Technologie ein präzises Schmelzen und Verbinden von Materialien auf extrem kleinen räumlichen und zeitlichen Skalen erreichen und so effektiv thermische Schäden an umgebenden Mikro--Nanostrukturen vermeiden. Von metallischen Mikrodrähten über Halbleiter-Nanodrähte bis hin zu komplexen heterogenen Materialverbindungen hat das ultraschnelle Laserschweißen eine breite Materialanpassungsfähigkeit und eine hervorragende Verarbeitungsqualität bewiesen. Mit der eingehenderen Erforschung der Mechanismen der Wechselwirkung zwischen Laser-Materie und weiteren Verbesserungen der Laserleistung wird erwartet, dass das ultraschnelle Laser-Mikro-schweißen in Zukunft eine noch wichtigere Rolle bei der Herstellung flexibler Elektronik, nano-optoelektronischer Geräte und hochintegrierter Sensoren spielen wird und die Mikro-fertigungstechnologie zu höherer Präzision und größerer Effizienz vorantreiben wird.
